零件的技术要求包括:表面结构要求、极限与配合、几何公差、热处理及其它有关制造的要求
1、表面结构
(1)概述

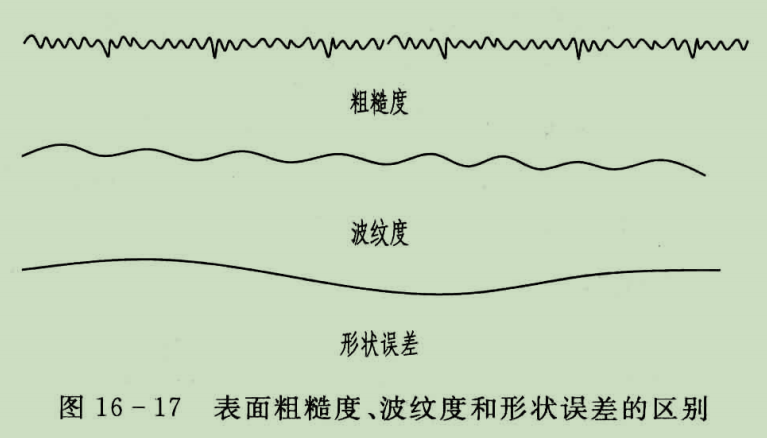

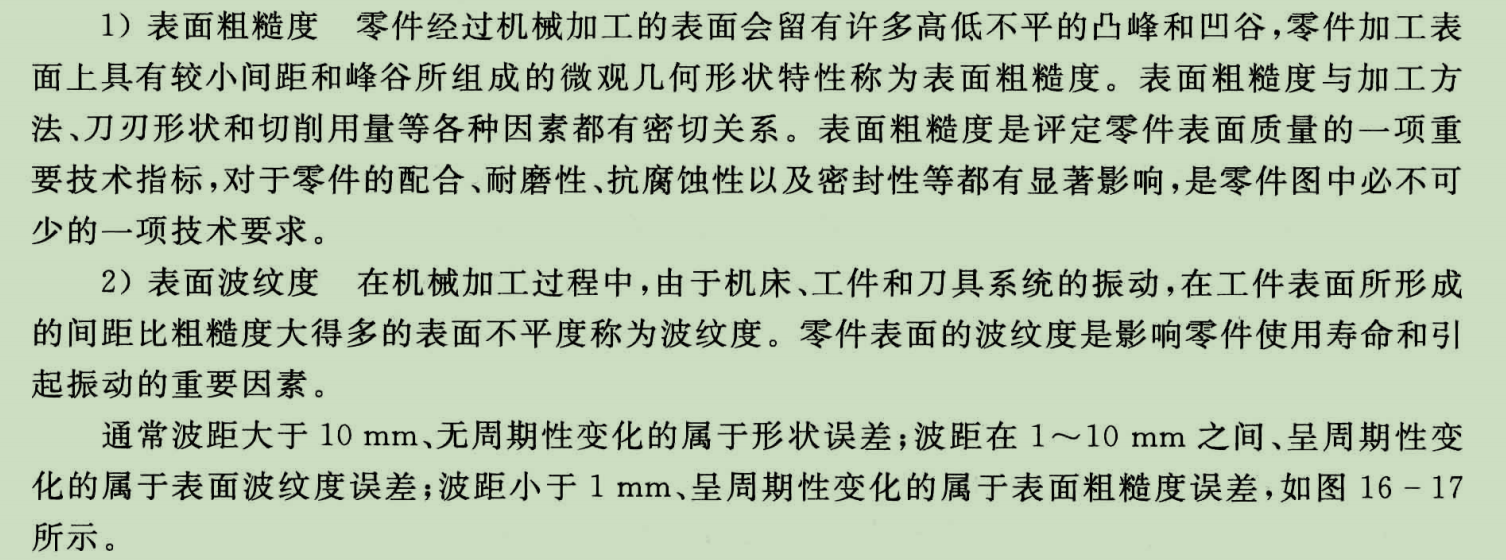

表面结构包括表面原始轮廓(P轮廓)、表面波纹度(W轮廓)和表面粗糙度(R轮廓)三类结构特征在这里插入图片描述
讯享网在这里插入图片描述

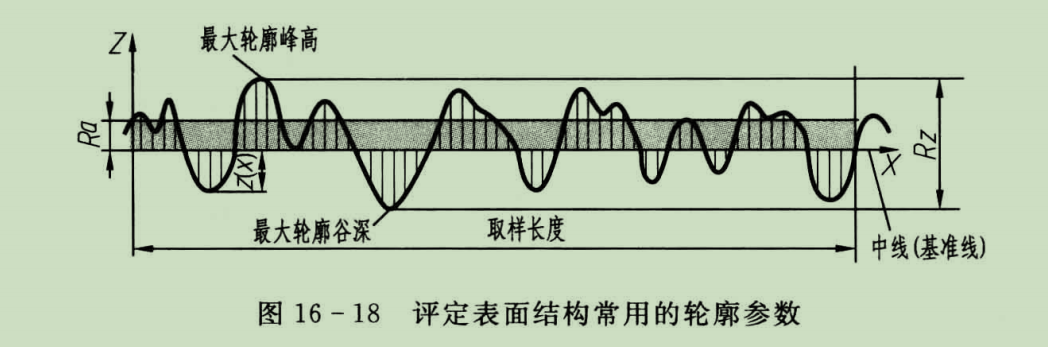

(2)粗糙度轮廓(R轮廓)中的两个高度参数Ra和Rz
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

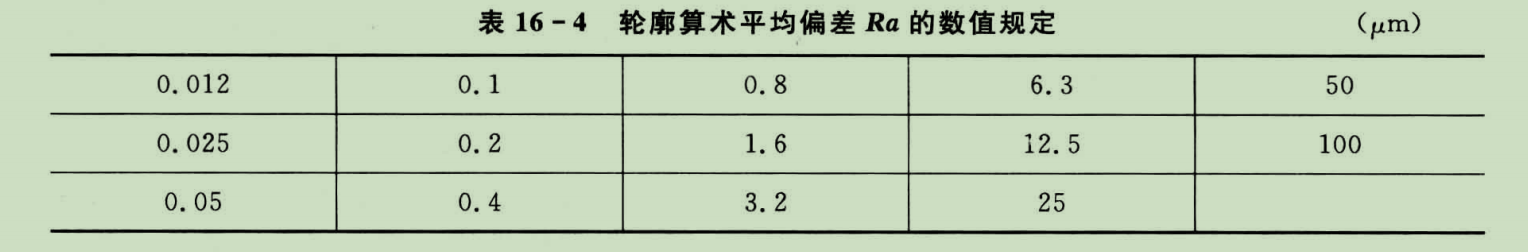

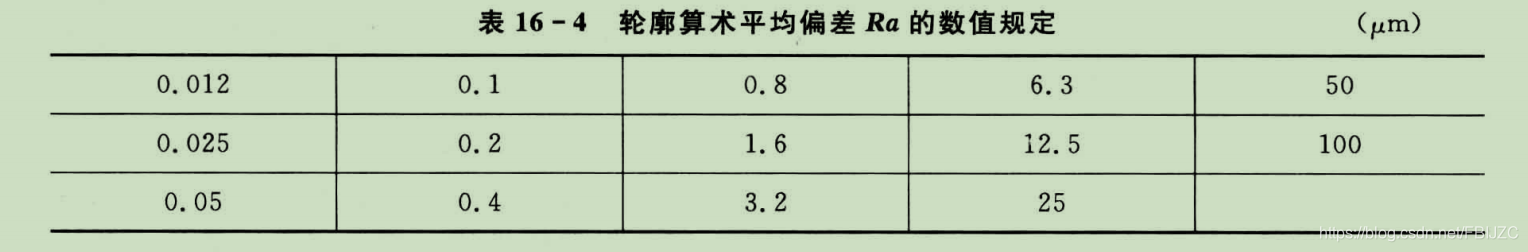

(3)表面粗糙度Ra的数值规定在这里插入图片描述

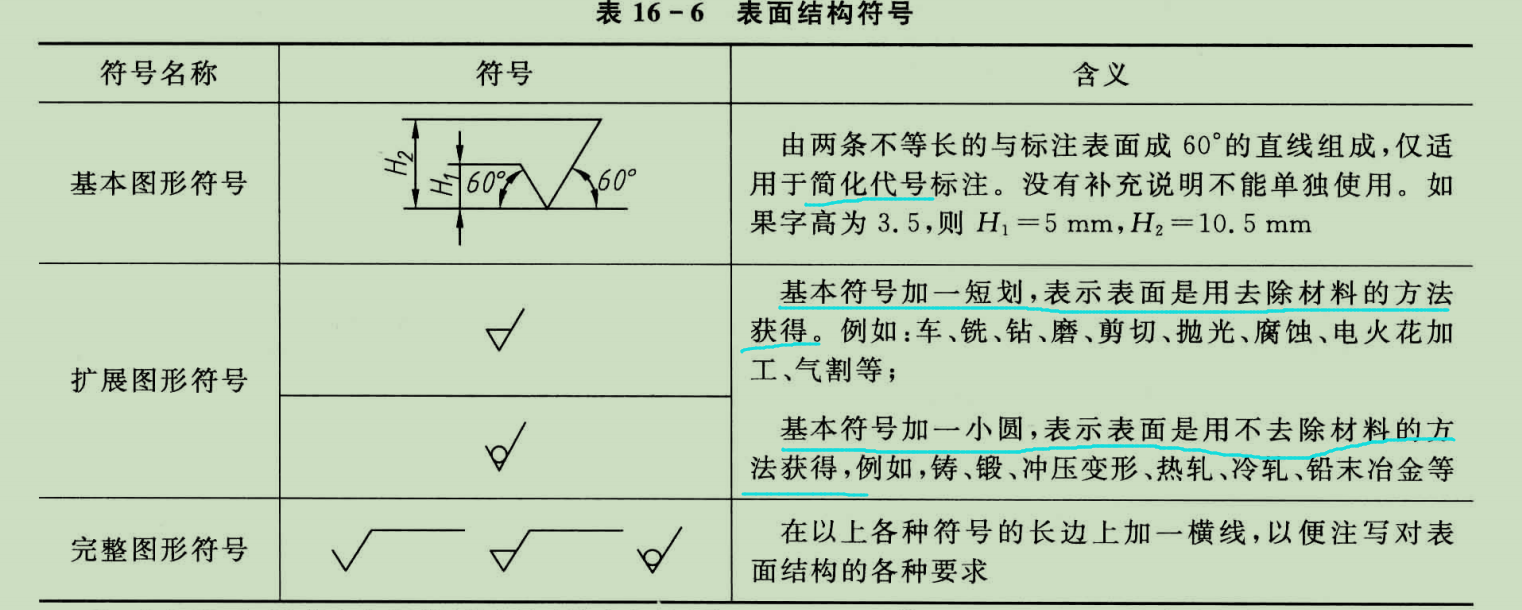

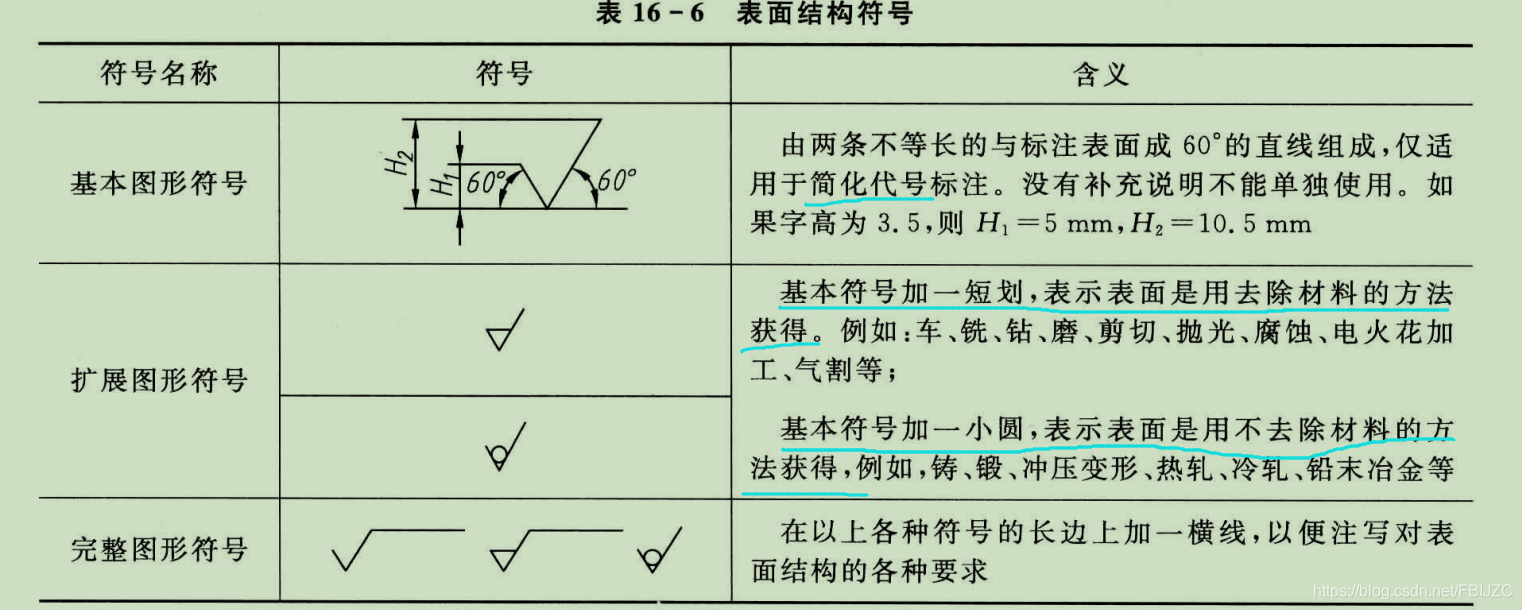

(4)表面结构的图形符号在这里插入图片描述

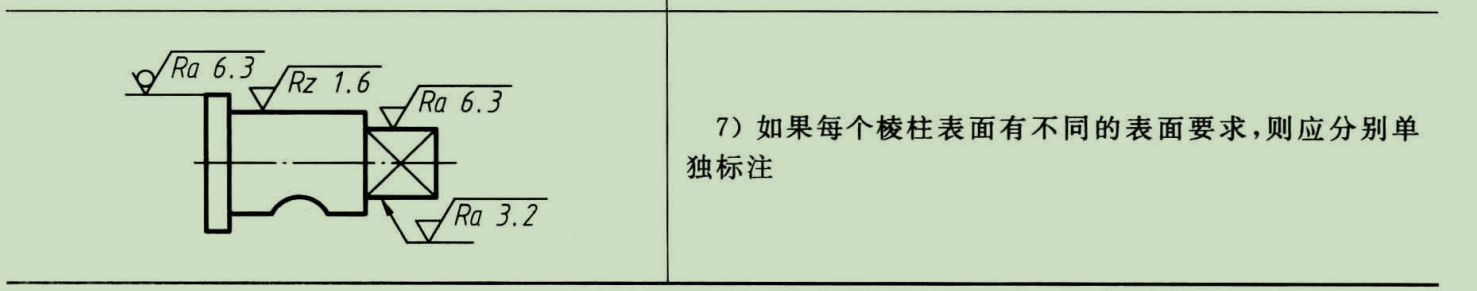

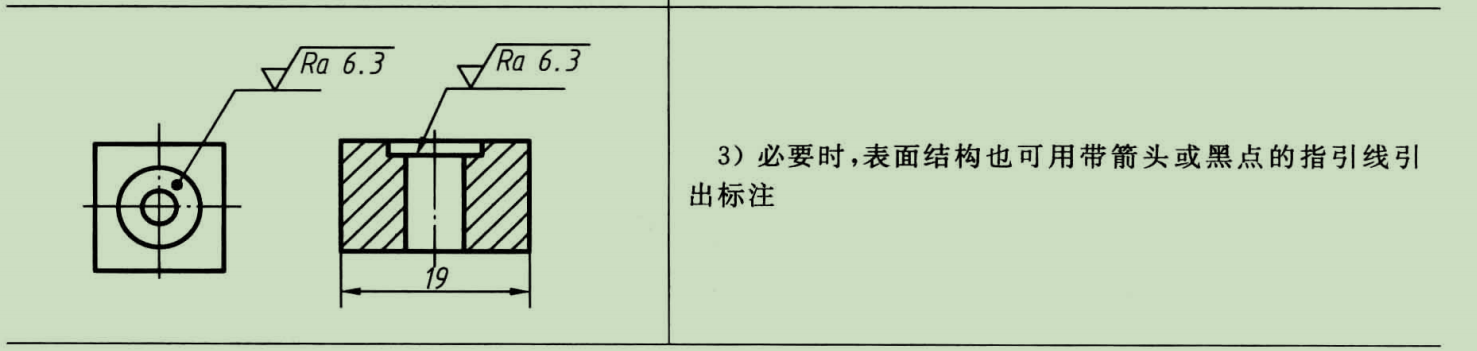

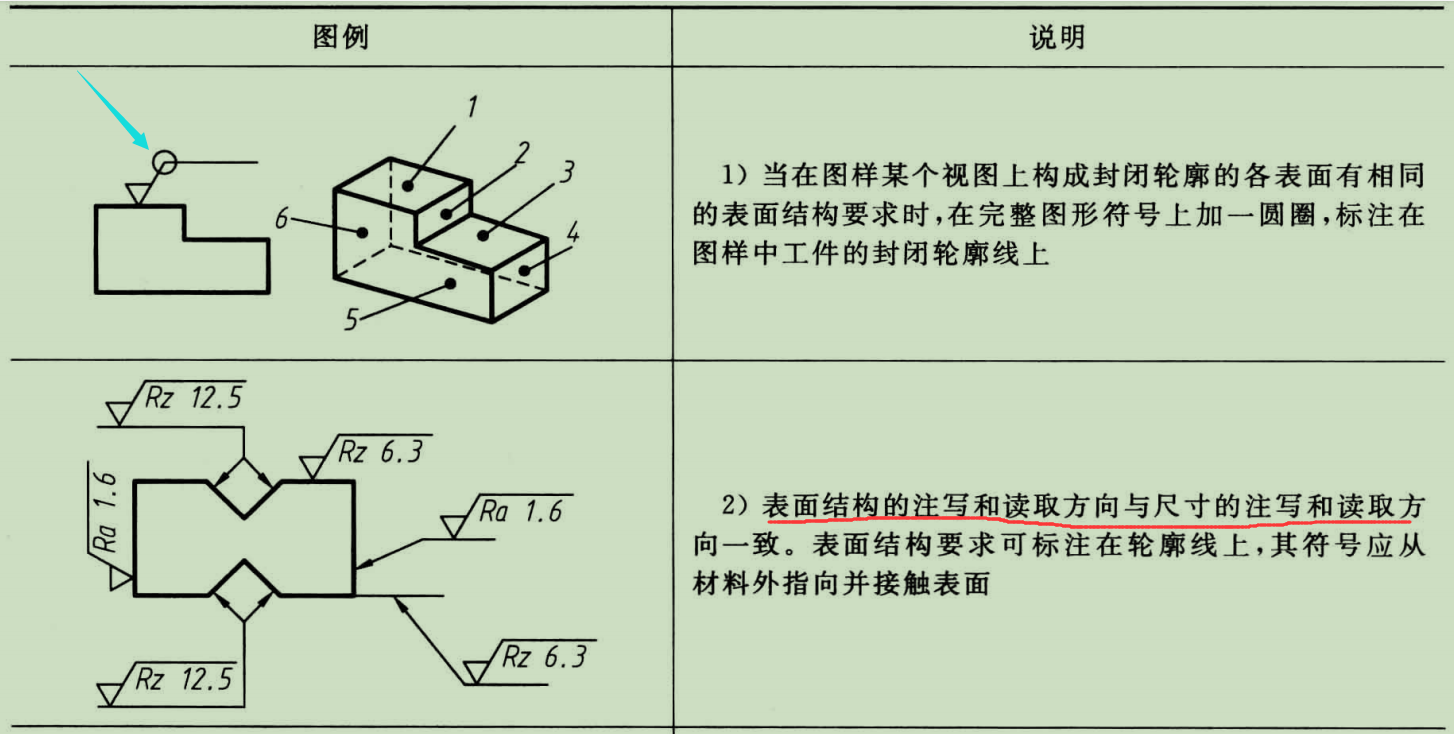

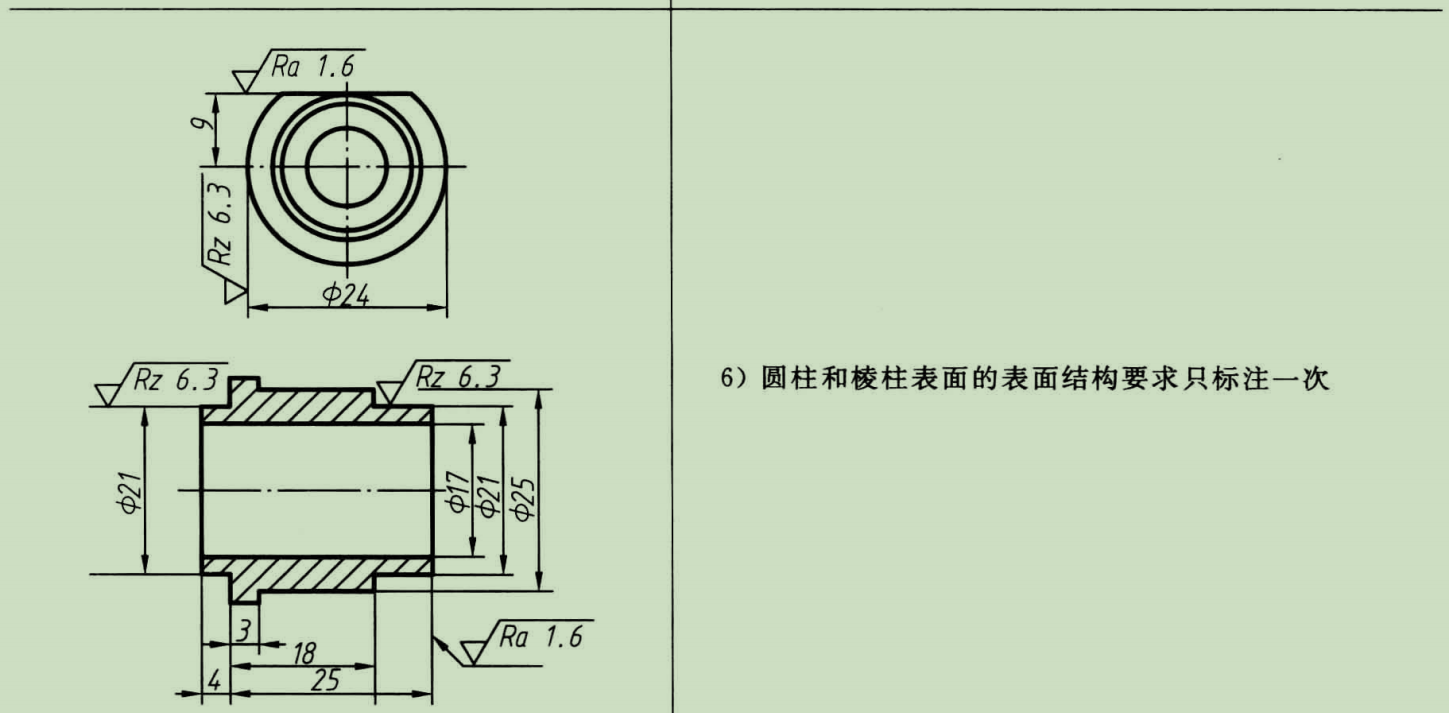

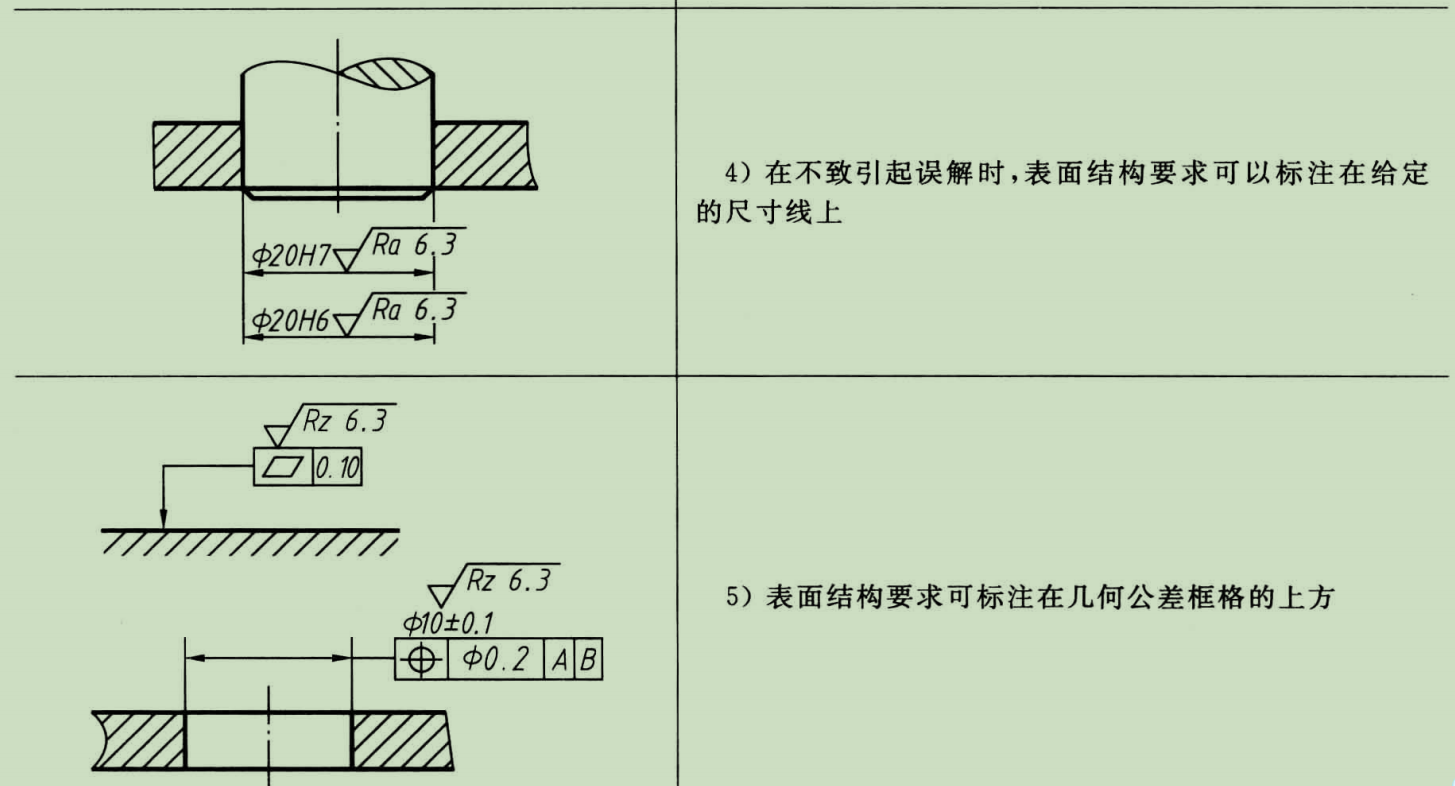

(5)表面结构表示法在图样中的注法在这里插入图片描述在这里插入图片描述

在这里插入图片描述
在这里插入图片描述在这里插入图片描述

2.极限与配合

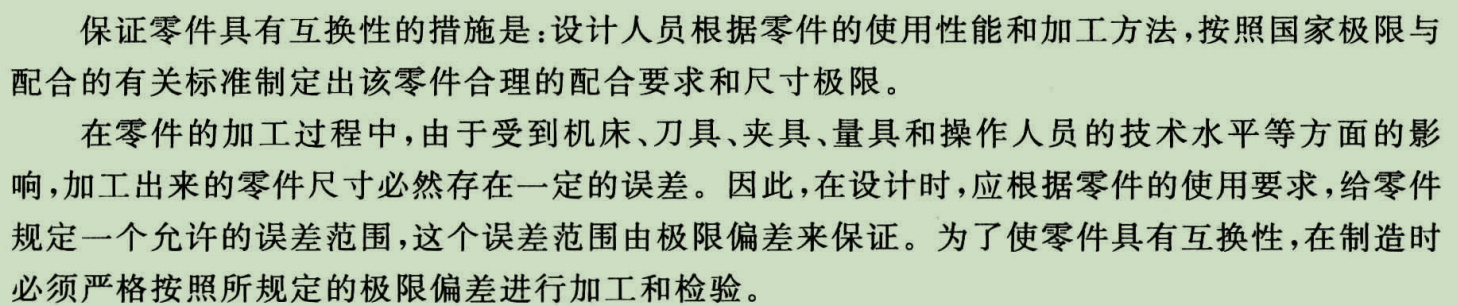

(1)互换性在这里插入图片描述
(2)尺寸极限
1)公称尺寸、实际尺寸和极限尺寸

  • 公称尺寸
    设计时根据零件的使用要求确定的尺寸,通常取整
  • 实际尺寸
    零件制成后通过测量获得的尺寸
  • 极限尺寸
    允许实际尺寸变化的两个界限值。包括上极限尺寸和下极限尺寸
  • 尺寸偏差
    某一尺寸减公称尺寸所得的代数差
  • 极限偏差(上极限偏差和下极限偏差)
  • 尺寸公差
    允许实际尺寸的变动量
    计算公式为:上极限尺寸 - 下极限尺寸=上极限偏差 - 下极限偏差

  • 零线
    确定偏差的一条基准线,通常表示公称尺寸
  • 公差带图在这里插入图片描述

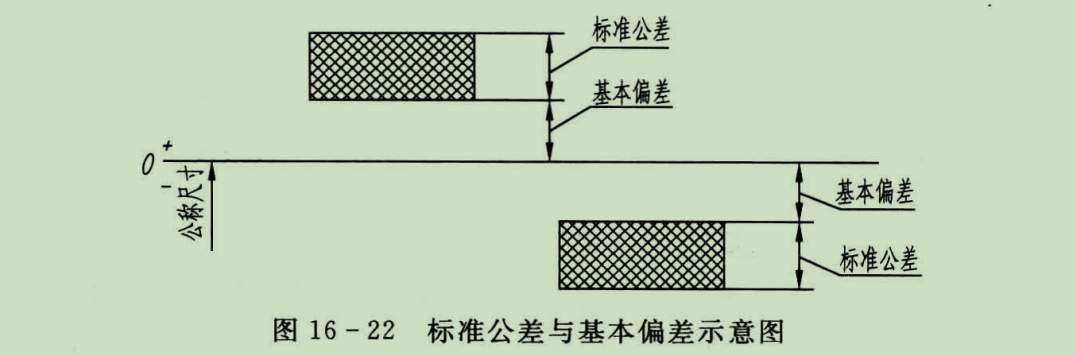

3)标准公差与基本偏差
在这里插入图片描述

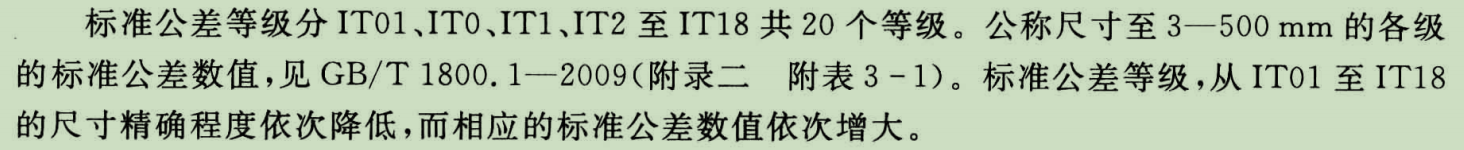

标准公差决定公差带的大小,标准公差数值与公称尺寸分段公差等级有关在这里插入图片描述
基本偏差决定了公差带相对于零件的位置,基本偏差一般为靠近零线的那个极限偏差在这里插入图片描述
公差带代号由基本偏差代号(字母)和标准公差等级代号(数字)组成
(3)配合
公称尺寸相同的相互结合的孔和轴之间的关系称为配合

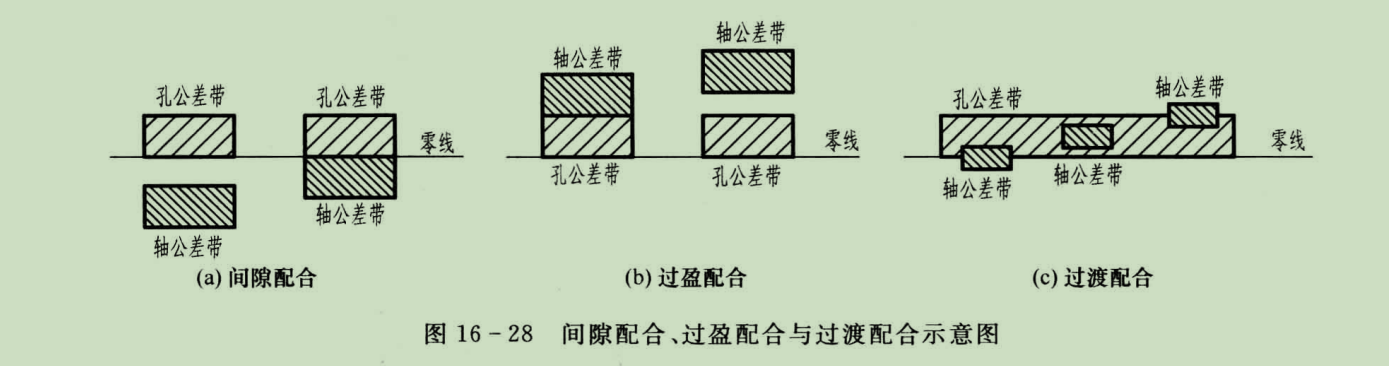

1)配合的种类

  • 间隙配合
  • 过盈配合
  • 过渡配合
  • 在这里插入图片描述

2)配合制

  • 基孔制(优先)在这里插入图片描述

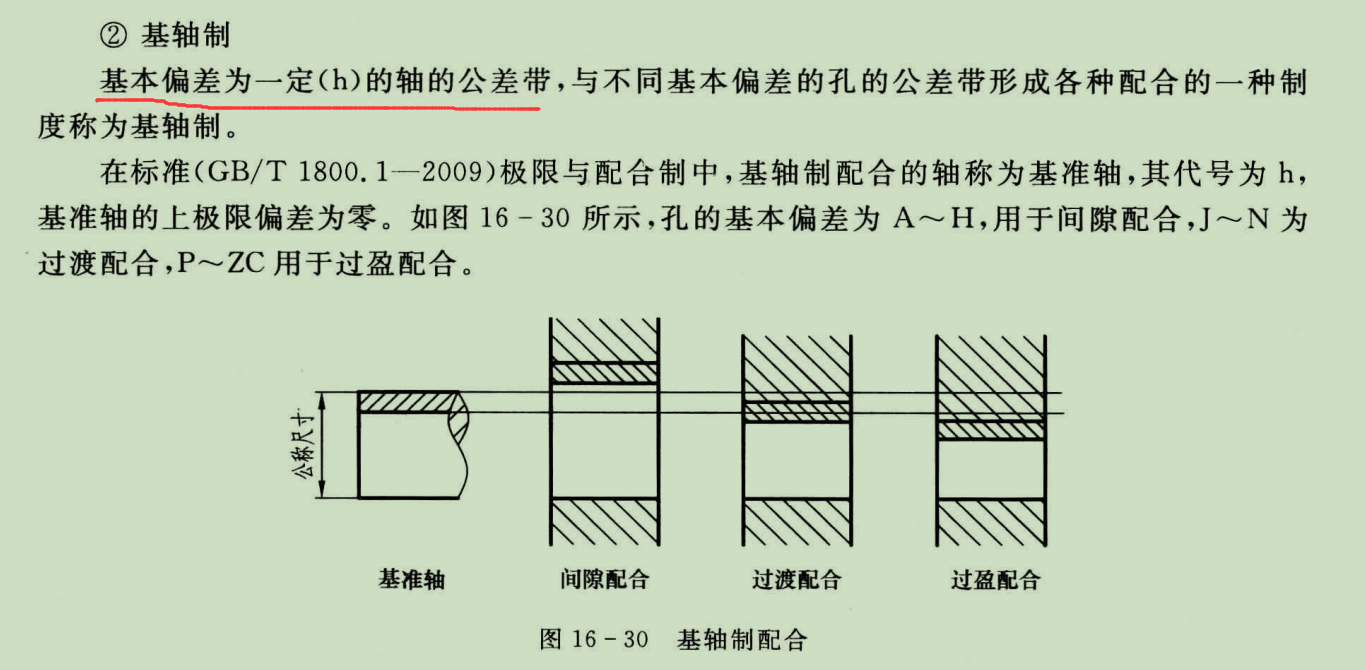

  • 基轴制
    在这里插入图片描述
    (4)极限与配合在图样上的标注

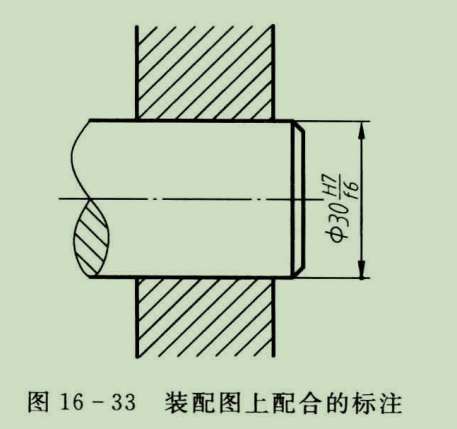

    1)装配图上配合的标注方法
    在装配图上标注配合代号,是在公称尺寸的后面加一分数式,分子写孔的公差带代号(大写),分母写轴的公差带代号(小写)在这里插入图片描述
    2)零件图上公差的标注方法

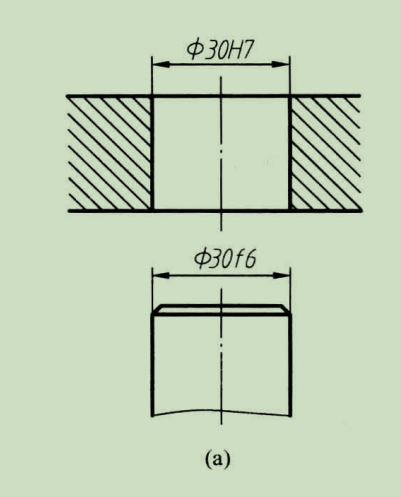

  • 在公称尺寸后面注公差带带号在这里插入图片描述

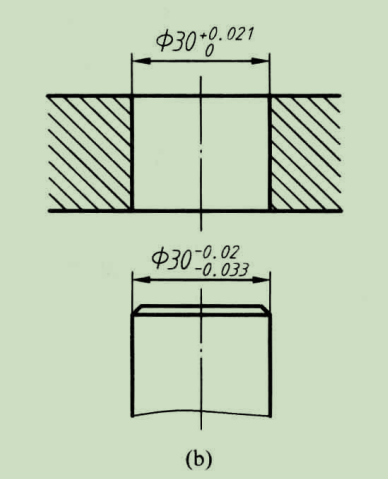

  • 在公称尺寸后面注极限偏差数值在这里插入图片描述

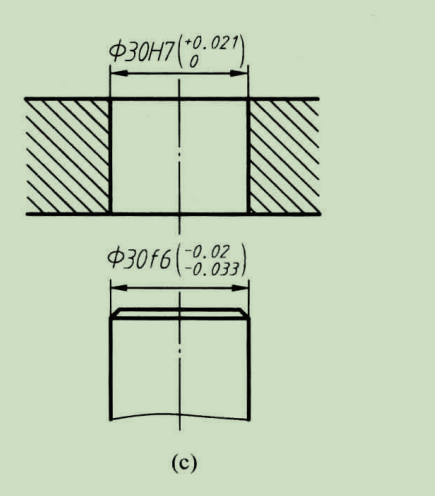

  • 在公称尺寸后面同时注极公差带代号和极限偏差数值在这里插入图片描述

3.几何公差

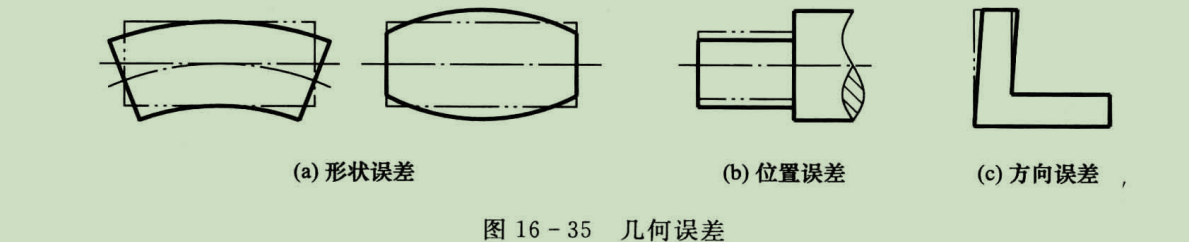

几何精度特征分为形状,方向和位置公差,以及由测量方法沿袭而来的跳动公差四种。
在这里插入图片描述
(1)几何公差特征种类及符号表在这里插入图片描述

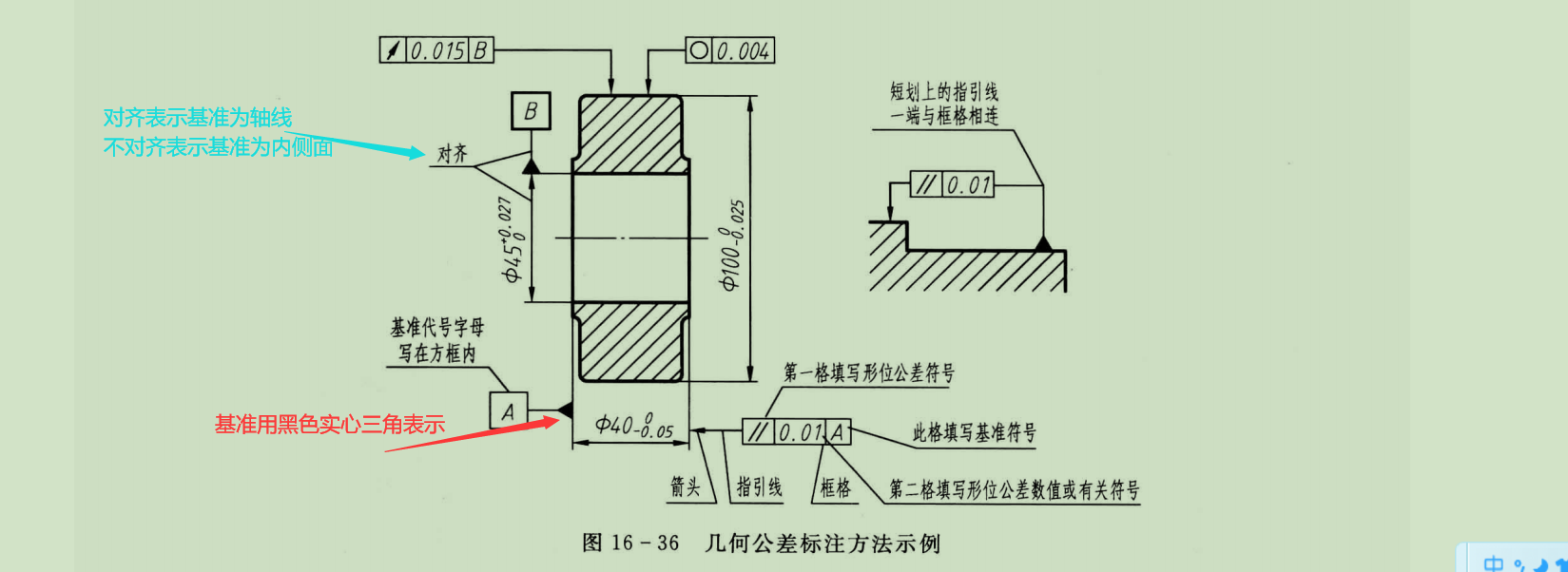

(2)几何公差的标注
在这里插入图片描述
