Redis——Current-limiting的原理与应用

大家好，我是讯享网，很高兴认识大家。

摘要

限流算法在分布式领域是一个经常被提起的话题，当系统的处理能力有限时，如何阻止计划外的请求继续对系统施压，这是一个需要重视的问题。在这里用 “断尾求生” 形容限流背后的思想，当然还有很多成语也表达了类似的意思，如弃卒保车、壮士断腕等等。除了控制流量，限流还有一个应用目的是用于控制用户行为，避免垃圾请求。如在UGC 社区，用户的发帖、回复、点赞等行为都要严格受控，一般要严格限定某行为在规定时间内允许的次数，超过次数那就是非法行为。对非法行为，业务必须规定适当的惩处策略。

一、限流算法原理

代码的实现：https://gitee.com/xjl/RedisPrinciple/tree/master/springboot-redis/src/main/java/com/zhuangxiaoyan/springbootredis/cell

1.1 计数器算法

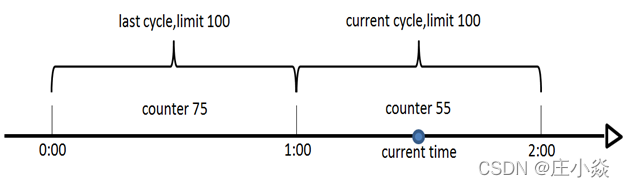

计数器算法是使用计数器在周期内累加访问次数，当达到设定的限流值时，触发限流策略。下一个周期开始时，进行清零，重新计数。此算法在单机还是分布式环境下实现都非常简单，使用redis的incr原子自增性和线程安全即可轻松实现。

讯享网

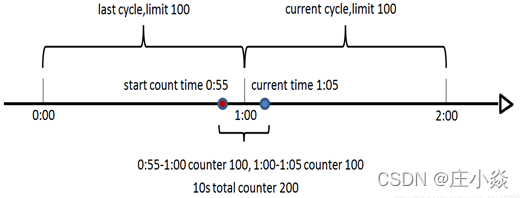

这个算法通常用于QPS限流和统计总访问量，对于秒级以上的时间周期来说，会存在一个非常严重的问题，那就是临界问题，如下图：

1.2 滑动窗口的算法

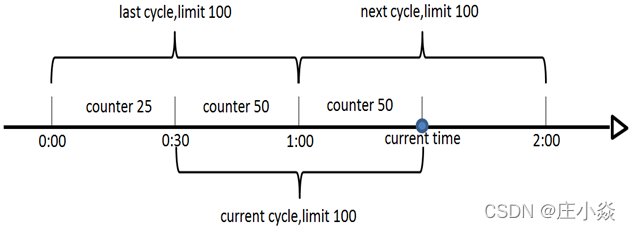

滑动窗口算法是将时间周期分为N个小周期，分别记录每个小周期内访问次数，并且根据时间滑动删除过期的小周期。如下图，假设时间周期为1min，将1min再分为2个小周期，统计每个小周期的访问数量，则可以看到，第一个时间周期内，访问数量为75，第二个时间周期内，访问数量为100，超过100的访问则被限流掉了

由此可见，当滑动窗口的格子划分的越多，那么滑动窗口的滚动就越平滑，限流的统计就会越精确。此算法可以很好的解决固定窗口算法的临界问题。

1.3 漏桶算法

漏桶算法是访问请求到达时直接放入漏桶，如当前容量已达到上限（限流值），则进行丢弃（触发限流策略）。漏桶以固定的速率进行释放访问请求（即请求通过），直到漏桶为空。

1.4 令牌桶算法

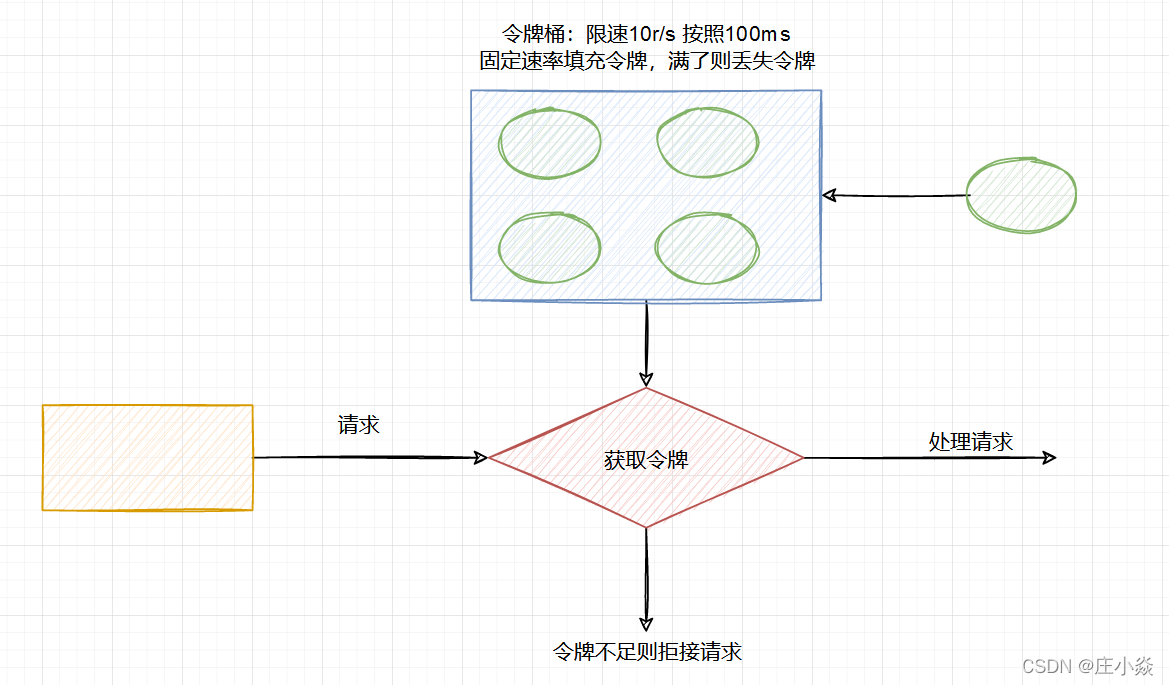

令牌桶算法是程序以r（r=时间周期/限流值）的速度向令牌桶中增加令牌，直到令牌桶满，请求到达时向令牌桶请求令牌，如获取到令牌则通过请求，否则触发限流策略

二、限流算法实现与实战

2.1 Redis的zset滑动时间窗口实战

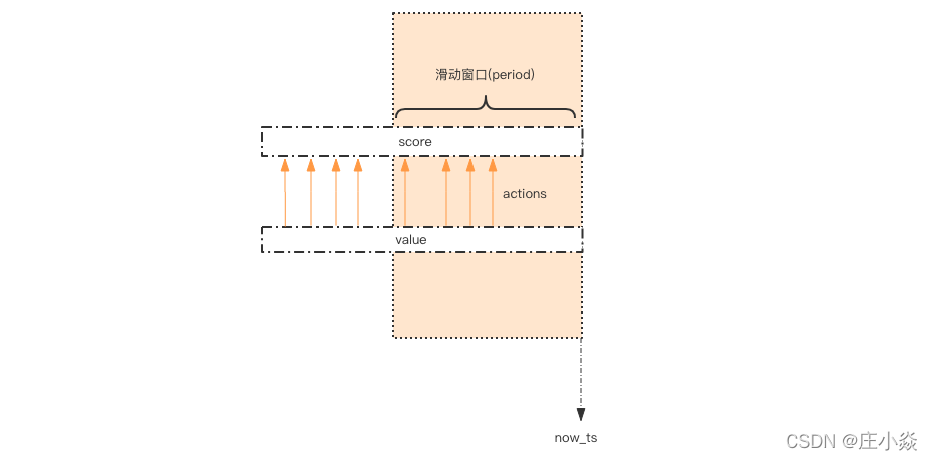

这个限流需求中存在一个滑动时间窗口，想想zset 数据结构的 score 值，是不是可以通过 score 来圈出这个时间窗口来。而且我们只需要保留这个时间窗口，窗口之外的数据都可以砍掉。那这个 zset 的 value 填什么比较合适呢？它只需要保证唯一性即可，用 uuid 会比较浪费空间，那就改用毫秒时间戳吧。如图所示，用一个 zset 结构记录用户的行为历史，每一个行为都会作为 zset 中的一个key 保存下来。同一个用户同一种行为用一个 zset 记录。为节省内存，我们只需要保留时间窗口内的行为记录，同时如果用户是冷用户，滑动时间窗口内的行为是空记录，那么这个 zset 就可以从内存中移除，不再占用空间。zset 集合中只有 score 值非常重要， value 值没有特别的意义，只需要保证它是唯一的就可以了。因为这几个连续的 Redis 操作都是针对同一个 key 的，使用 pipeline 可以显著提升Redis 存取效率。但这种方案也有缺点，因为它要记录时间窗口内所有的行为记录，如果这个量很大，比如限定 60s 内操作不得超过 100w 次这样的参数，它是不适合做这样的限流的，因为会消耗大量的存储空间。

public class SimpleRateLimiter { private Jedis jedis; public SimpleRateLimiter(Jedis jedis) { this.jedis = jedis; } public boolean isActionAllowed(String userId, String actionKey, int period, int maxCount) { String key = String.format("hist:%s:%s", userId, actionKey); long nowTs = System.currentTimeMillis(); Pipeline pipe = jedis.pipelined(); pipe.multi(); pipe.zadd(key, nowTs, "" + nowTs); pipe.zremrangeByScore(key, 0, nowTs - period * 1000); Response<Long> count = pipe.zcard(key); pipe.expire(key, period + 1); pipe.exec(); pipe.close(); return count.get() <= maxCount; } public static void main(String[] args) { Jedis jedis = new Jedis(); SimpleRateLimiter limiter = new SimpleRateLimiter(jedis); for(int i=0;i<20;i++) { System.out.println(limiter.isActionAllowed("laoqian", "reply", 60, 5)); } } }

讯享网

整体思路就是：每一个行为到来时，都维护一次时间窗口。将时间窗口外的记录全部清理掉，只保留窗口内的记录。zset 集合中只有 score 值非常重要，value 值没有特别的意义，只需要保证它是唯一的就可以了。因为这几个连续的 Redis 操作都是针对同一个 key 的，使用 pipeline 可以显著提升 Redis 存取效率。但这种方案也有缺点，因为它要记录时间窗口内所有的行为记录，如果这个量很大，比如限定 60s 内操作不得超过 100w 次这样的参数，它是不适合做这样的限流的，因为会消耗大量的存储空间。

2.2 Redis令牌桶限流实现与实战

讯享网# coding: utf8 import time class Funnel(object): def __init__(self, capacity, leaking_rate): self.capacity = capacity # 漏斗容量 self.leaking_rate = leaking_rate # 漏嘴流水速率 self.left_quota = capacity # 漏斗剩余空间 self.leaking_ts = time.time() # 上一次漏水时间 def make_space(self): now_ts = time.time() delta_ts = now_ts - self.leaking_ts # 距离上一次漏水过去了多久 delta_quota = delta_ts * self.leaking_rate # 又可以腾出不少空间了 if delta_quota < 1: # 腾的空间太少，那就等下次吧 return self.left_quota += delta_quota # 增加剩余空间 self.leaking_ts = now_ts # 记录漏水时间 if self.left_quota > self.capacity: # 剩余空间不得高于容量 self.left_quota = self.capacity def watering(self, quota): self.make_space() if self.left_quota >= quota: # 判断剩余空间是否足够 self.left_quota -= quota return True return False funnels = {} # 所有的漏斗 # capacity 漏斗容量 # leaking_rate 漏嘴流水速率 quota/s def is_action_allowed(user_id, action_key, capacity, leaking_rate): key = '%s:%s' % (user_id, action_key) funnel = funnels.get(key) if not funnel: funnel = Funnel(capacity, leaking_rate) funnels[key] = funnel return funnel.watering(1) for i in range(20): print(is_action_allowed('laoqian', 'reply', 15, 0.5))

class FunnelRateLimiter { static class Funnel { int capacity; float leakingRate; int leftQuota; long leakingTs; public Funnel(int capacity, float leakingRate) { this.capacity = capacity; this.leakingRate = leakingRate; this.leftQuota = capacity; this.leakingTs = System.currentTimeMillis(); } void makeSpace() { long nowTs = System.currentTimeMillis(); long deltaTs = nowTs - leakingTs; int deltaQuota = (int) (deltaTs * leakingRate); if (deltaQuota < 0) { // 间隔时间太长，整数数字过大溢出 this.leftQuota = capacity; this.leakingTs = nowTs; return; } if (deltaQuota < 1) { // 腾出空间太小，最小单位是1 return; } this.leftQuota += deltaQuota; this.leakingTs = nowTs; if (this.leftQuota > this.capacity) { this.leftQuota = this.capacity; } } boolean watering(int quota) { makeSpace(); if (this.leftQuota >= quota) { this.leftQuota -= quota; return true; } return false; } } private Map<String, Funnel> funnels = new HashMap<>(); public boolean isActionAllowed(String userId, String actionKey, int capacity, float leakingRate) { String key = String.format("%s:%s", userId, actionKey); Funnel funnel = funnels.get(key); if (funnel == null) { funnel = new Funnel(capacity, leakingRate); funnels.put(key, funnel); } return funnel.watering(1); // 需要1个quota } }

Funnel 对象的 make_space 方法是漏斗算法的核心，其在每次灌水前都会被调用以触发漏水，给漏斗腾出空间来。能腾出多少空间取决于过去了多久以及流水的速率。Funnel 对象占据的空间大小不再和行为的频率成正比，它的空间占用是一个常量。

问题来了，分布式的漏斗算法该如何实现？能不能使用 Redis 的基础数据结构来搞定？我们观察 Funnel 对象的几个字段，我们发现可以将 Funnel 对象的内容按字段存储到一个 hash 结构中，灌水的时候将 hash 结构的字段取出来进行逻辑运算后，再将新值回填到 hash 结构中就完成了一次行为频度的检测。但是有个问题，我们无法保证整个过程的原子性。从 hash 结构中取值，然后在内存里运算，再回填到 hash 结构，这三个过程无法原子化，意味着需要进行适当的加锁控制。而一旦加锁，就意味着会有加锁失败，加锁失败就需要选择重试或者放弃。如果重试的话，就会导致性能下降。如果放弃的话，就会影响用户体验。同时，代码的复杂度也跟着升高很多。这真是个艰难的选择。

讯享网cl.throttle laoqian:reply 15 30 60 1) (integer) 0 # 0 表示允许，1表示拒绝 2) (integer) 15 # 漏斗容量capacity 3) (integer) 14 # 漏斗剩余空间left_quota 4) (integer) -1 # 如果拒绝了，需要多长时间后再试(漏斗有空间了，单位秒) 5) (integer) 2 # 多长时间后，漏斗完全空出来(left_quota==capacity，单位秒)

在执行限流指令时，如果被拒绝了，就需要丢弃或重试。cl.throttle 指令考虑的非常周到，连重试时间都帮你算好了，直接取返回结果数组的第四个值进行 sleep 即可，如果不想阻塞线程，也可以异步定时任务来重试。

package com.zhuangxiaoyan.springbootredis.cell; import com.fasterxml.jackson.annotation.JsonAutoDetect; import com.fasterxml.jackson.annotation.JsonInclude; import com.fasterxml.jackson.annotation.PropertyAccessor; import com.fasterxml.jackson.databind.ObjectMapper; import com.fasterxml.jackson.databind.jsontype.impl.LaissezFaireSubTypeValidator; import com.fasterxml.jackson.datatype.jsr310.JavaTimeModule; import org.springframework.beans.factory.annotation.Autowired; import org.springframework.context.annotation.Bean; import org.springframework.data.redis.connection.RedisConnectionFactory; import org.springframework.data.redis.core.RedisTemplate; import org.springframework.data.redis.core.StringRedisTemplate; import org.springframework.data.redis.core.script.DefaultRedisScript; import org.springframework.data.redis.serializer.GenericJackson2JsonRedisSerializer; import org.springframework.data.redis.serializer.StringRedisSerializer; import java.util.Arrays; import java.util.List; / * @Classname RedisCell * @Description TODO * @Date 2022/4/13 22:37 * @Created by xjl */ public class RedisCell { / * redis 客户端 */ @Autowired private StringRedisTemplate redisTemplate; / * 请求是否被允许 * @param key 限流的key * @param maxBurst 最大请求 * @param tokens 令牌数量 每过seconds时间就往桶里放入tokens的令牌数量 * @param seconds 时间 每过seconds时间就往桶里放入tokens的令牌数量 * @param apply 本次获取几个令牌 * @return */ public boolean isActionAllowed(String key, int maxBurst, int tokens, int seconds, int apply){ DefaultRedisScript<List> script = new DefaultRedisScript<>("return redis.call('cl.throttle',KEYS[1],ARGV[1],ARGV[2],ARGV[3],ARGV[4])", List.class); List<Long> rst = redisTemplate.execute(script, Arrays.asList(key), maxBurst, tokens, seconds, apply); //响应结果 / * 1) (integer) 0 # 当前请求是否被允许，0表示允许，1表示不允许 * 2) (integer) 11 # 令牌桶的最大容量，令牌桶中令牌数的最大值 * 3) (integer) 10 # 令牌桶中当前的令牌数 * 4) (integer) -1 # 如果被拒绝，需要多长时间后在重试，如果当前被允许则为-1 * 5) (integer) 12 # 多长时间后令牌桶中的令牌会满 */ return rst.get(0) == 0; } }

三、分布式限流解决方案

在高并发系统中常见的限流方式有很多种，但是总的来说限流的分类如下所示：

合法性验证限流：比如验证码、IP 黑名单等，这些手段可以有效的防止恶意攻击和爬虫采集；
容器限流：比如 Tomcat、Nginx 等限流手段，其中 Tomcat 可以设置最大线程数（maxThreads），当并发超过最大线程数会排队等待执行；而 Nginx 提供了两种限流手段：一是控制速率，二是控制并发连接数；
服务端限流：比如我们在服务器端通过限流算法实现限流，此项也是我们本文介绍的重点。

3.1 合法性验证限流

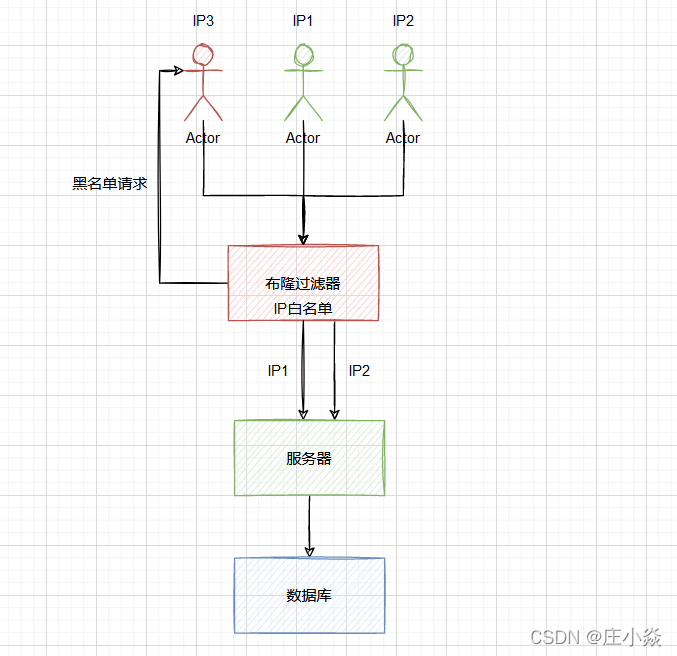

合法性验证限流为最常规的业务代码，就是普通的验证码和 IP 黑名单系统。可以利用的redis中布隆过滤器来实现的IP黑白名单。

3.2 容器限流设计

3.2.1 Tomcat 限流设置

讯享网<Connector port="8080" protocol="HTTP/1.1" connectionTimeout="20000" maxThreads="150" redirectPort="8443" />

其中 maxThreads 就是 Tomcat 的最大线程数，当请求的并发大于此值（maxThreads）时，请求就会排队执行，这样就完成了限流的目的。 maxThreads 的值可以适当的调大一些，此值默认为 150（Tomcat 版本 8.5.42），但这个值也不是越大越好，要看具体的硬件配置，需要注意的是每开启一个线程需要耗用 1MB 的 JVM 内存空间用于作为线程栈之用，并且线程越多 GC 的负担也越重。需要注意一下，操作系统对于进程中的线程数有一定的限制，Windows 每个进程中的线程数不允许超过 2000，Linux 每个进程中的线程数不允许超过 1000。

3.2.2 Nginx 限流

Nginx 提供了两种限流手段：一是控制速率，二是控制并发连接数。

我们需要使用 limit_req_zone 用来限制单位时间内的请求数，即速率限制。

limit_req_zone $binary_remote_addr zone=mylimit:10m rate=2r/s; server { location / { limit_req zone=mylimit; } } 以上配置表示，限制每个 IP 访问的速度为 2r/s，因为 Nginx 的限流统计是基于毫秒的，我们设置的速度是 2r/s，转换一下就是 500ms 内单个 IP 只允许通过 1 个请求，从 501ms 开始才允许通过第 2 个请求。

讯享网limit_req_zone $binary_remote_addr zone=mylimit:10m rate=2r/s; server { location / { limit_req zone=mylimit burst=4; } } burst=4 表示每个 IP 最多允许4个突发请求，

利用 limit_conn_zone 和 limit_conn 两个指令即可控制并发数

limit_conn_zone $binary_remote_addr zone=perip:10m; limit_conn_zone $server_name zone=perserver:10m; server { ... limit_conn perip 10; limit_conn perserver 100; } 其中 limit_conn perip 10 表示限制单个 IP 同时最多能持有 10 个连接；limit_conn perserver 100 表示 server 同时能处理并发连接的总数为 100 个。

3.3 服务端限流

3.3.1 连接池、线程限流方案

可以使用池化技术来限制总资源数：连接池、线程池。比如分配给每个应用的数据库连接是 100，那么本应用最多可以使用 100 个资源，超出了可以等待或者抛异常。

讯享网//获取当前机器的核数 public static final int cpuNum = Runtime.getRuntime().availableProcessors(); @Override public Executor getAsyncExecutor() { ThreadPoolTaskExecutor taskExecutor = new ThreadPoolTaskExecutor(); taskExecutor.setCorePoolSize(cpuNum);//核心线程大小 taskExecutor.setMaxPoolSize(cpuNum * 2);//最大线程大小 taskExecutor.setQueueCapacity(500);//队列最大容量 //当提交的任务个数大于QueueCapacity，就需要设置该参数，但spring提供的都不太满足业务场景，可以自定义一个，也可以注意不要超过QueueCapacity即可 taskExecutor.setRejectedExecutionHandler(new ThreadPoolExecutor.CallerRunsPolicy()); taskExecutor.setWaitForTasksToCompleteOnShutdown(true); taskExecutor.setAwaitTerminationSeconds(60); taskExecutor.setThreadNamePrefix("BCarLogo-Thread-"); taskExecutor.initialize(); return taskExecutor; }

corePoolSize：核心线程数；maximunPoolSize：最大线程数

每当有新的任务到线程池时，

第一步：先判断线程池中当前线程数量是否达到了corePoolSize，若未达到，则新建线程运行此任务，且任务结束后将该线程保留在线程池中，不做销毁处理，若当前线程数量已达到corePoolSize，则进入下一步；
第二步：判断工作队列(workQueue)是否已满，未满则将新的任务提交到工作队列中，满了则进入下一步；
第三步：判断线程池中的线程数量是否达到了maxumunPoolSize，如果未达到，则新建一个工作线程来执行这个任务，如果达到了则使用饱和策略来处理这个任务。注意：在线程池中的线程数量超过corePoolSize时，每当有线程的空闲时间超过了keepAliveTime，这个线程就会被终止。直到线程池中线程的数量不大于corePoolSize为止。

当工作队列满且线程个数达到maximunPoolSize后所采取的策略

AbortPolicy：默认策略；新任务提交时直接抛出未检查的异常RejectedExecutionException，该异常可由调用者捕获。
CallerRunsPolicy：既不抛弃任务也不抛出异常，使用调用者所在线程运行新的任务。
DiscardPolicy：丢弃新的任务，且不抛出异常。
DiscardOldestPolicy：调用poll方法丢弃工作队列队头的任务，然后尝试提交新任务
自定义策略：根据用户需要定制。

3.3.2 限流某个接口的总并发/请求数

使用 Java 中的 AtomicLong，示意代码： try{ if(atomic.incrementAndGet() > 限流数) { //拒绝请求 } else { //处理请求 } } finally { atomic.decrementAndGet(); }

讯享网LoadingCache counter = CacheBuilder.newBuilder() .expireAfterWrite(2, TimeUnit.SECONDS) .build(newCacheLoader() { @Override public AtomicLong load(Long seconds) throws Exception { return newAtomicLong(0); } }); longlimit =1000; while(true) { // 得到当前秒 long currentSeconds = System.currentTimeMillis() /1000; if(counter.get(currentSeconds).incrementAndGet() > limit) { System.out.println("限流了: " + currentSeconds); continue; } // 业务处理 }

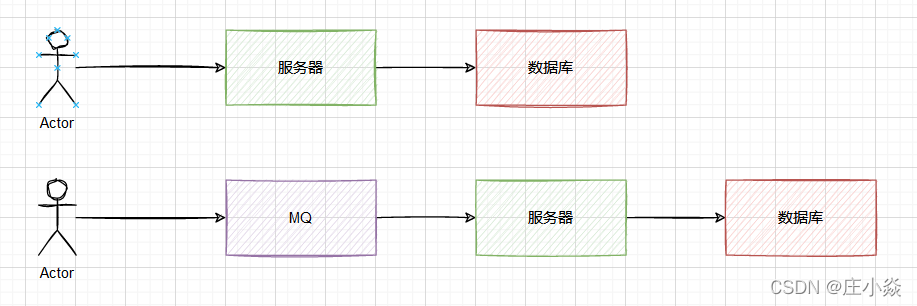

3.3.3 利用的MQ来实现限流
