振镜校正方法步骤:
第一步：设定与输入初始参数
(注：由于激光焊接振镜头的双振镜在对应的偏转范围内达到最大值时会受机械装置的限制，因此根据具体的测试后，得出偏转范围为最大值的一半时，刚好不会受到机械装置的干涉。
区域尺寸 初始对应最大值为100
安全范围 为50对应范围的一半
校正区域 在初始双振镜失真校正时不起作用，所以可以任意设定，此处可以也设定为50

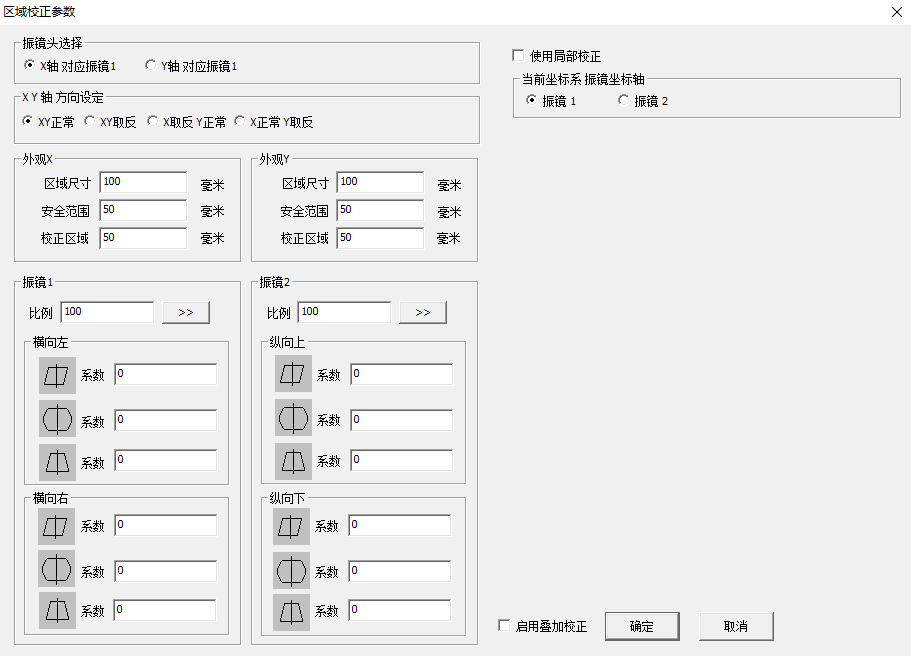

各自振镜的比例，由于之后需要使用局部校正，所以必须全部为100如下图所示：
讯享网
如上图所示：
外观：
区域尺寸:100
安全范围:50
校正区域:初始值均设为50
比例:
振镜1：比例 振镜2：比例 均设为 100 单位:%
畸变校正系数：
横向左、横向右、纵向上、纵向下:
平行四边形失真系数
枕桶形失真系数
梯形失真系数
初始值均为 0
使用局部校正(复选框) 在进行双振镜枕桶形失真校正不能勾选，保持不打勾状态
如下图所示：
第二步：作出校正中心十字线

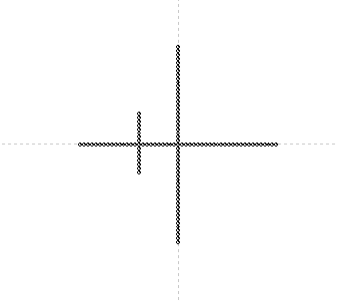

在视图区绘图的安全范围根据激光振镜头的特点，默认为其区域尺寸的1/4,那么此时按照规律，先从其1/4开始，由于视图区域的中心点为(0,0)，那么按照1/4范围画出一个25毫米的十字中心线，其中心点坐标在（0，0），那么如下图点间隔为1mm为例作出中心十字线如下：(在中心十字竖直的纵向线的左边再画一条短的竖线，用来辨别方向)
第三步：立即选择加工输出中心十字线确定振镜坐标系方向正确且确保XY方向的中心线处于垂直的直角坐标系
